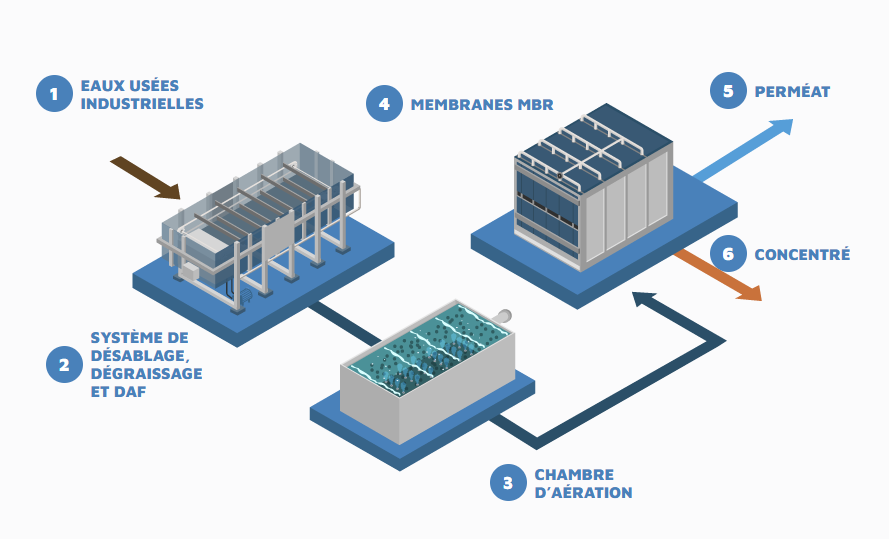

Réacteur MBR Aération
1.EAUX USÉES INDUSTRIELLES
Eaux industrielles à forte teneur en matières biodégradables. Industries: viande, transformation alimentaire, élevage avicole, produits laitiers, boissons, abattoirs, etc.
2.SYSTÈME DE DÉSABLAGE, DÉGRAISSAGE ET DAF
Élimination des graisses, du sable, des poils, des débris, des solides en suspension et autres matières qui ne doivent pas être introduites dans un réacteur biologique.
3.CHAMBRE D’AÉRATION
Réacteur biologique à injection d’air avec transfert d’oxygène pour la dégradation des matières organiques par des micro-organismes. Dans un système MBR, les concentrations de biomasse atteignent entre 6 et 12 g/L.
4.MEMBRANES MBR
Membranes plates parallèles d’ultrafiltration immergées dans la chambre d’aération. Ce système maintient la biomasse en mouvement afin d’éviter l’encrassement biologique de la membrane. Le perméat est extrait en continu. La membrane qui bloque les micro-organismes est en polyéthylène chloré avec une taille de pores maximale de 0,4 μm et moyenne de 0,2 μm. La configuration à plaque plate maintient l’espace entre les membranes dégagé et minimise l’accumulation de résidus. Les membranes immergées séparent la partie liquide de la biomasse
5.PERMÉAT
Le perméat, composé d’eau, de sels et de substances non biodégradables de faible poids moléculaire, sort du système par la partie supérieure des membranes.
6.CONCENTRÉ
Le concentré, composé de la biomasse et de substances organiques de poids moléculaire plus élevé, est retenu et reste dans le réacteur pour poursuivre la dégradation biologique. La purge nécessaire dans ces systèmes est minime.
Traitement des eaux usées industrielles par le procédé MBR
Les réacteurs biologiques à membrane sont des systèmes compacts et modulaires qui intègrent les processus biologiques et d’ultrafiltration dans un seul équipement. Il s’agit d’une technologie polyvalente qui peut traiter une grande variété d’eaux usées et offre un rendement élevé dans l’épuration des effluents contenant des concentrations élevées de matières organiques biodégradables. Ce type d’eaux usées est très courant dans l’industrie alimentaire, comme les usines de transformation de la viande, les fermes et les abattoirs, ainsi que chez les producteurs de boissons et de produits laitiers.
Le procédé MBR (bioréacteur à membrane) est une technologie de pointe utilisée dans le traitement des eaux usées, qui combine le procédé biologique des boues activées avec le traitement par ultrafiltration (UF) par membranes. Cette technique permet d’obtenir un effluent de haute qualité, pouvant être réutilisé ou rejeté dans l’environnement.

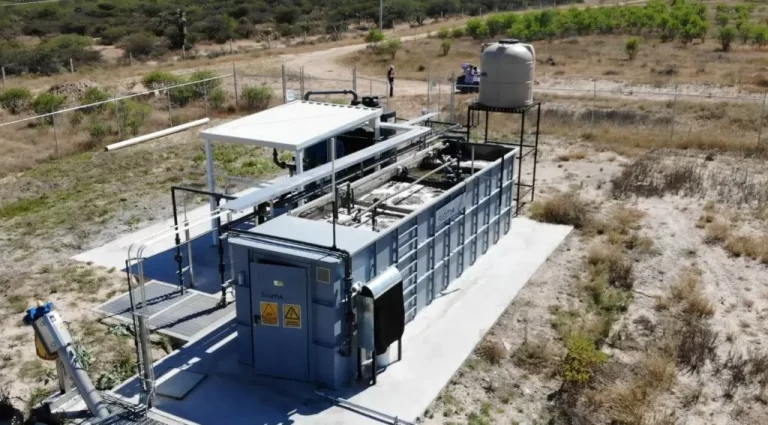

Les systèmes MBR conçus et construits par AGUA SIGMA constituent une solution optimale, fiable et durable pour le traitement des eaux usées. Faciles à installer, à utiliser et à entretenir, ces équipements sont livrés au client sous forme d’unité compacte (packaged plant). Les systèmes MBR peuvent traiter des eaux usées présentant des charges polluantes très diverses et couvrir une large gamme de volumes de rejets, des petites installations aux grands projets industriels.
Voici quelques-uns des avantages de nos MBR :
- Facilité d’installation et d’utilisation
- Taille compacte
- Haute performance
- Flexibilité
- Faible consommation d’énergie
- Efficacité
Une installation de traitement des eaux usées à forte charge en matières organiques biodégradables comprend essentiellement les étapes suivantes :
Prétraitement ou traitement primaire
Les eaux usées contiennent généralement des solides en suspension de différentes tailles, dont certains sont en suspension et d’autres dissous. De plus, il est courant de trouver des huiles et des graisses, ainsi que des matières organiques.
Le traitement primaire a pour objectif d’éliminer les matériaux les plus faciles à séparer, comme les solides de plus grande taille. Cela se fait à l’aide de grilles et de tamis avec différentes ouvertures de filtration. Ces moyens de filtration retiennent une partie importante des contaminants et évitent les problèmes de fonctionnement, tout en réduisant les coûts d’exploitation des autres technologies installées dans la station d’épuration. De plus, dans de nombreux cas, ils permettent de récupérer des déchets qui peuvent être réutilisés comme sous-produits.
Les prétraitements les plus courants sont les grilles, les tamis, les dégraisseurs, les dessableurs et les systèmes de flottation à air dissous (DAF).

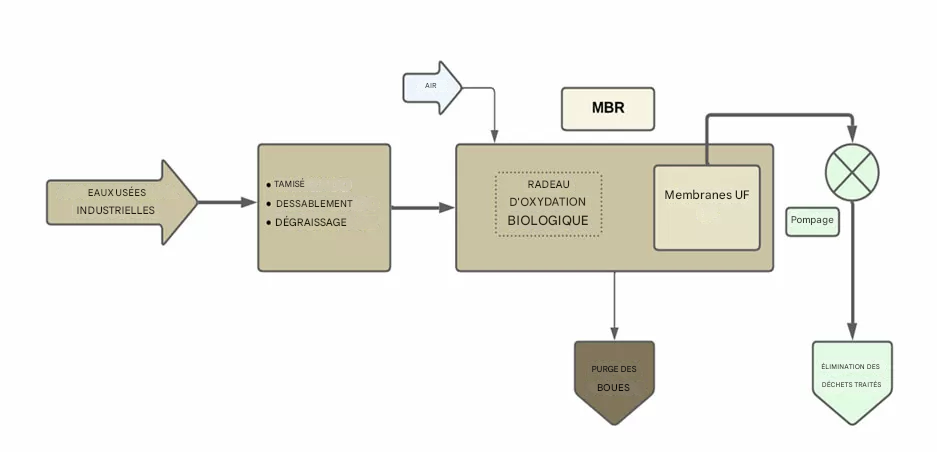

SCHÉMA DE TRAITEMENT DES EAUX USÉES INDUSTRIELLES PAR MBR
Traitement secondaire
L’effluent prétraité contient des substances dissoutes, parmi lesquelles des sels et des matières organiques. Cet effluent est envoyé vers le système MBR qui se compose d’un réacteur biologique et de membranes d’ultrafiltration immergées. Cet ensemble compact est appelé « packaged plant » (station compacte).
AGUA SIGMA utilise des membranes de haute qualité pour obtenir les meilleurs résultats. Il s’agit de membranes plates d’ultrafiltration de la marque KUBOTA montées en parallèle en paquets. Elles sont fabriquées en polyéthylène chloré, avec une taille de pore nominale de 0,4 μm et une taille moyenne de 0,2 μm. Elles sont capables de séparer la quasi-totalité des micro-organismes et des résidus solides présents dans le mélange liquide. La configuration « plaque plate » maintient l’espace entre les membranes dégagé et minimise l’accumulation de résidus. Grâce à cette configuration, la biomasse reste en mouvement, évitant ainsi la formation de couches de micro-organismes (biofouling) qui peuvent colmater les membranes.
Le concentré des membranes, composé de la biomasse et des substances organiques de plus grand poids moléculaire, est retenu et reste dans le réacteur pour poursuivre la dégradation biologique. La purge des boues en excès est minimale et s’effectue automatiquement. L’eau perméable par les membranes, qui contient des sels et des substances non biodégradables de faible poids moléculaire, est extraite du système à l’aide d’une pompe située dans la partie supérieure des membranes et peut être rejetée ou réutilisée pour certaines applications.
