Constellium

Equipements fournis

L’installation comprend les équipements suivants:

Unité de traitement physico-chimique:

• Un ensemble de traitement physico-chimique modèle PFL80, composé d’un serpentin de tuyauterie DN 80 en PVC, monté sur une structure en acier inoxydable AISI 304.
• Un système de préparation et dilution de polymère, constitué d’un réservoir en polypropylène (PPH).
• Deux pompes doseuses pour le polymère (1 en service, 1 en réserve) en PVDF, avec moteur 10 W et pH-mètre intégré.
• Un système de dosage de coagulant, composé également de deux pompes doseuses (1 en réserve), avec moteur 10 W.

Unité de flottation à air dissous (DAF) – Modèle SIGMADAF FPAC 080 Compact:

• Matériaux de construction : AISI 304
• Débit nominal : 80 m³/h
• Surface libre : 19 m²
• Poids à vide : 4 000 kg
• Charge hydraulique : 4,2 m³/m²/h
• Consommation d’air : 60 Nl/min
• Pression d’air : 6 bar
• Consommation électrique : ≤ 15 kW
• Système de racleurs de surface : motorisation 0,55 kW
• Deux pompes de recirculation/pressurisation (1 en service, 1 en réserve) en AISI 304 – moteur 15 kW
• Manifold et système de diffusion d’air – AISI 304
• Système d’extraction des boues sédimentées par vis sans fin en AISI 304 avec un moteur 0,37 kW
• Deux pompes à boues (1 en réserve) avec un moteur 0,75 kW.

Description du système de flottation FPAC

Le modèle DAF FPAC est conçu pour traiter des débits faibles à moyens présentant des charges polluantes élevées. Il est particulièrement adapté au concentration des boues. Grâce à une large surface de séparation, il permet l’accumulation efficace des boues flottées.

Le FPAC est équipé d’un système de raclage unique tournant à contre-courant hydraulique, minimisant la distance de déplacement des boues et limitant l’entraînement de solides dans l’effluent clarifié. Cette configuration permet de produire une boue avec une concentration en matières sèches 3 à 4 fois supérieure à celle des systèmes conventionnels, ce qui simplifie les étapes suivantes (déshydratation, séchage) et réduit les coûts d’exploitation.

La technologie SIGMADAF est utilisée pour séparer les huiles, graisses, matières en suspension et particules floculées qui ne flottent pas naturellement, ou pour traiter les émulsions complexes où la densité empêche la séparation gravitaire.

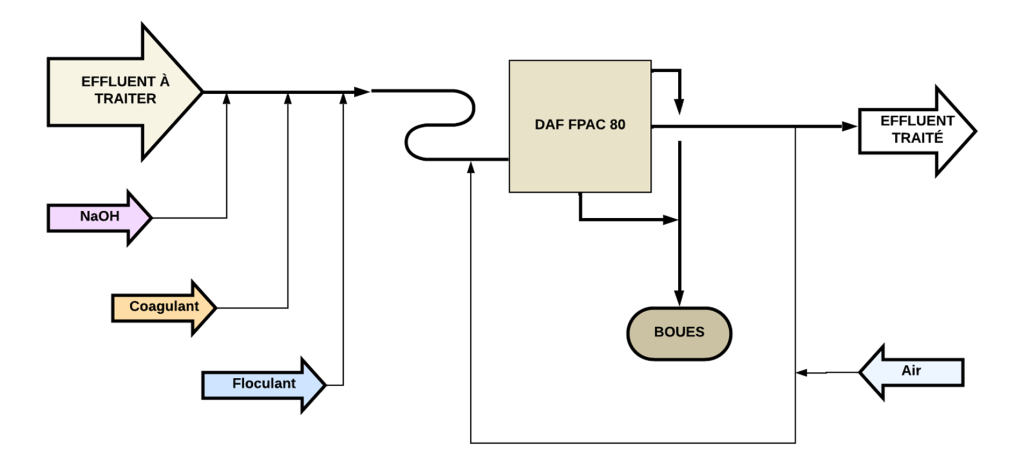

Le processus DAF FPAC repose sur la pressurisation d’une fraction du débit clarifié, dans laquelle de l’air est injecté à haute pression. Lors de la dépressurisation, des microbulles d’air (30 à 50 microns) se forment et s’attachent aux particules, améliorant l’efficacité de la séparation. Les boues flottées sont ensuite extraites à l’aide d’un racleur de surface.

Caractéristiques principales

• Traitement efficace des eaux usées fortement chargées en matières en suspension et autres polluants.
• Système compact.
• Production de boues très concentrées, facilitant leur gestion.
• Régime d’écoulement laminaire optimisé.
• Maintenance réduite et simplicité d’exploitation.
