Biospringer

Caractéristiques des effluents traités

L’installation atteindra les rendements d’épuration suivants :

MES (Matières en Suspensions)	90 – 98%
DCO (Demande Chimique en Oxygène)	30 – 60%

Equipements fournis

L’installation comprend les équipements suivants:

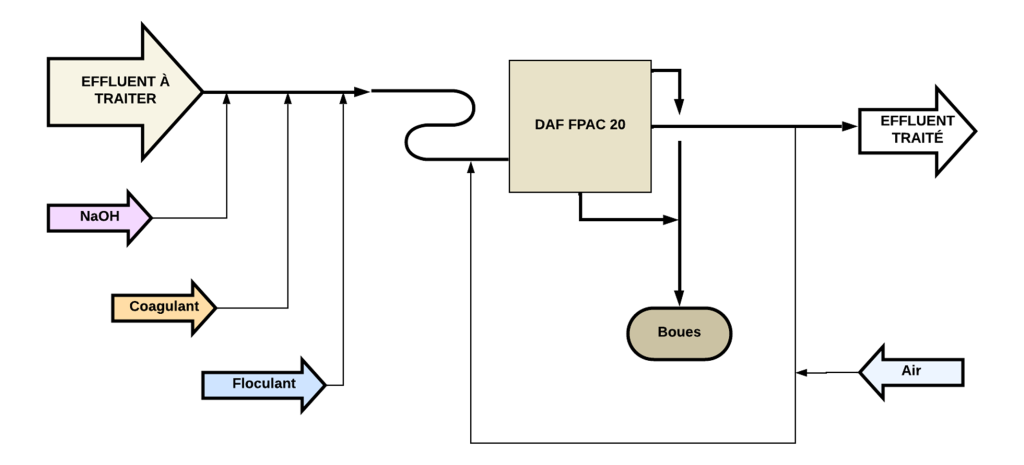

Unité de traitement physico-chimique:

• Un ensemble physico-chimique modèle PFL20, composé d’un serpentin de tuyauterie DN 80 en PVC, monté sur une structure en acier inoxydable AISI 304. Dimensions : 4 000 x 650 x 1 250 mm (L x l x h).
• Un système de préparation et dilution de polyélectrolyte, comprenant un réservoir en PPH de 500 L utiles, un agitateur électrique de 0,55 kW, et une pompe doseuse de 4 W en PVDF, montés sur un support de 870 x 870 x 1 790 mm (L x l x h).
• Un système de régulation du pH, comprenant une pompe doseuse en PVDF (10 W) et un pH-mètre.
• Un système de dosage du coagulant, composé d’une pompe doseuse (10 W).

Unité de flottation à air dissous (DAF) – Modèle SIGMADAF FPAC 020:

Matériaux	Acier inoxydable AISI 304.
Dimensions	5 000 x 2 400 x 2 300 mm (L x l x h).

Stockage des boues:

• Deux cuves à boues en PRV (polyester renforcé de fibre de verre), capacité utile 25 m³ chacune, équipées d’un transmetteur de niveau (LT) et d’un agitateur électrique.
• Une pompe à boues avec un moteur de 0,75 kW.

Description du système de flottation FPAC

Le modèle DAF FPAC est conçu pour traiter des débits faibles à moyens présentant des charges polluantes élevées. Il est particulièrement adapté au concentration des boues. Grâce à une large surface de séparation, il permet l’accumulation efficace des boues flottées.

Le FPAC est équipé d’un système de raclage unique tournant à contre-courant hydraulique, minimisant la distance de déplacement des boues et limitant l’entraînement de solides dans l’effluent clarifié. Cette configuration permet de produire une boue avec une concentration en matières sèches 3 à 4 fois supérieure à celle des systèmes conventionnels, ce qui simplifie les étapes suivantes (déshydratation, séchage) et réduit les coûts d’exploitation.

La technologie SIGMADAF est utilisée pour séparer les huiles, graisses, matières en suspension et particules floculées qui ne flottent pas naturellement, ou pour traiter les émulsions complexes où la densité empêche la séparation gravitaire.

Le processus DAF FPAC repose sur la pressurisation d’une fraction du débit clarifié, dans laquelle de l’air est injecté à haute pression. Lors de la dépressurisation, des microbulles d’air (30 à 50 microns) se forment et s’attachent aux particules, améliorant l’efficacité de la séparation. Les boues flottées sont ensuite extraites à l’aide d’un racleur de surface.

Caractéristiques principales

• Traitement efficace des eaux usées fortement chargées en matières en suspension et autres polluants.
• Système compact.
• Production de boues très concentrées, facilitant leur gestion.
• Régime d’écoulement laminaire optimisé.
• Maintenance réduite et simplicité d’exploitation.
